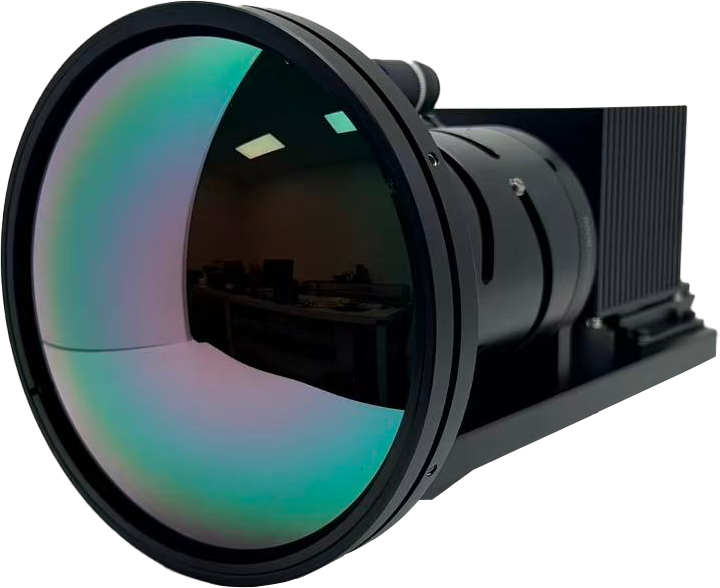

IRCore-S500 制冷型连续变焦红外机芯
IRCore-S系列变焦红外热成像机芯提供了多种规格的红外镜头。机芯采用的中波段制冷型碲镉汞(MCT)探测器具有优异的成像性能, 能够生成清晰的640x512像素热图像; 20mK的超高热灵敏度, 可以洞察红外热场内更多的细节; 机芯内嵌有功能强大的图像处理算法确保白天和夜间均可生成优异的红外热图像。
IRCore-S系列红外热像仪中波产品部件紧凑、结构牢固，适合集成到各种小尺寸、轻重量的红外热成像系统、红外转台、红外光电吊舱等多种应用领域。
IRCore-S系列变焦红外热成像机芯提供了多种规格的红外镜头。机芯采用的中波段制冷型碲镉汞(MCT)探测器具有优异的成像性能, 能够生成清晰的640x512像素热图像; 20mK的超高热灵敏度, 可以洞察红外热场内更多的细节; 机芯内嵌有功能强大的图像处理算法确保白天和夜间均可生成优异的红外热图像。
IRCore-S系列红外热像仪中波产品部件紧凑、结构牢固，适合集成到各种小尺寸、轻重量的红外热成像系统、红外转台、红外光电吊舱等多种应用领域。
主要特性：◼ 制冷式碲镉汞(MCT)探测器中波段制冷型碲镉汞(MCT)探测器具有优异的成像性能，能够生成清晰的640x512像素热图像，洞察热场细节。◼ 内嵌于硬件和软件的先进图像处理IRCore产品的硬件和软件中内嵌有功能强大的图像处理算法。自动增益控制(AGC)、直方图均衡化等众多功能确保白天和夜间均可实现高质量热成像。IRCore产品使用了视频细节增强(VDE)算法，确保图像清晰且对比度明显，即使在极度动态场景下，也能生成优异的红外热图像。◼ 容易集成到吊舱和安防产品中IRMC热相机内置高级图像处理功能，结构合理，容易集成，多种标准接口可轻松与现有系统和新系统匹配结合。◼ 连续变焦镜头IRMC产品部件紧凑、结构牢固，适合集成到各种小尺寸、轻重量的红外热成像系统。◼ 中波机芯优越的穿透性能，易于观测高温目标在潮湿或大气水分高的地区，中波段的大气透射要优于长波段；IRMC中波产品除适用于观察和跟踪一般的常温目标外，更擅长观测高温物体和空中目标。
产品型号
IRCore-S500
成像性能
探测器类型
制冷型中波MCT
探测器分辨率
640x512像素
探测器像元间距
15µm
波长范围
3.7~4.8µm
热灵敏度（NETD）
≤20mk @25℃
制冷方式和时间
斯特林制冷≤6分钟
F数
F4
满帧最大帧频
≥100Hz
红外镜头
镜头焦距
25~500mm
水平视场角(宽~窄)
21.7°~ 1.1°
垂直视场角(宽~窄)
17.5°~ 0.88°
电动变焦
连续变焦
自动/电动聚焦
支持
图像处理
自动/手动增益控制
支持
可调视频细节增强
支持
坏像素自动替换
支持
坏像素手动替除
支持
非均匀性校正
1点/2点
图像极性设置
白热/黑热
图像翻转
垂直翻转、水平翻转
十字叉显示功能
有
数字变倍
2X/4X
输入/输出接口
数字图像输出选件
Cameralink（Base）
模拟视频输出
标准PAL制模拟视频信
外同步输入
差分3.3V
串口控制
RS232/RS422
电源参数
输入电压
24±2VDC
功耗@25℃
≤15W标准工作状态功耗，≤35W上电制冷峰值功耗
环境参数
工作温度
-40℃~ +60℃
存储温度
-50℃~ +70℃
随机振动
5~500Hz, 2.1g RMS;30min/轴; 3轴
冲击
30g, 11ms,半正弦,正反向各3次/轴; 3轴
重量
≤2.5kg
机械尺寸(mm)
≤Ф142x286(L)
